简介

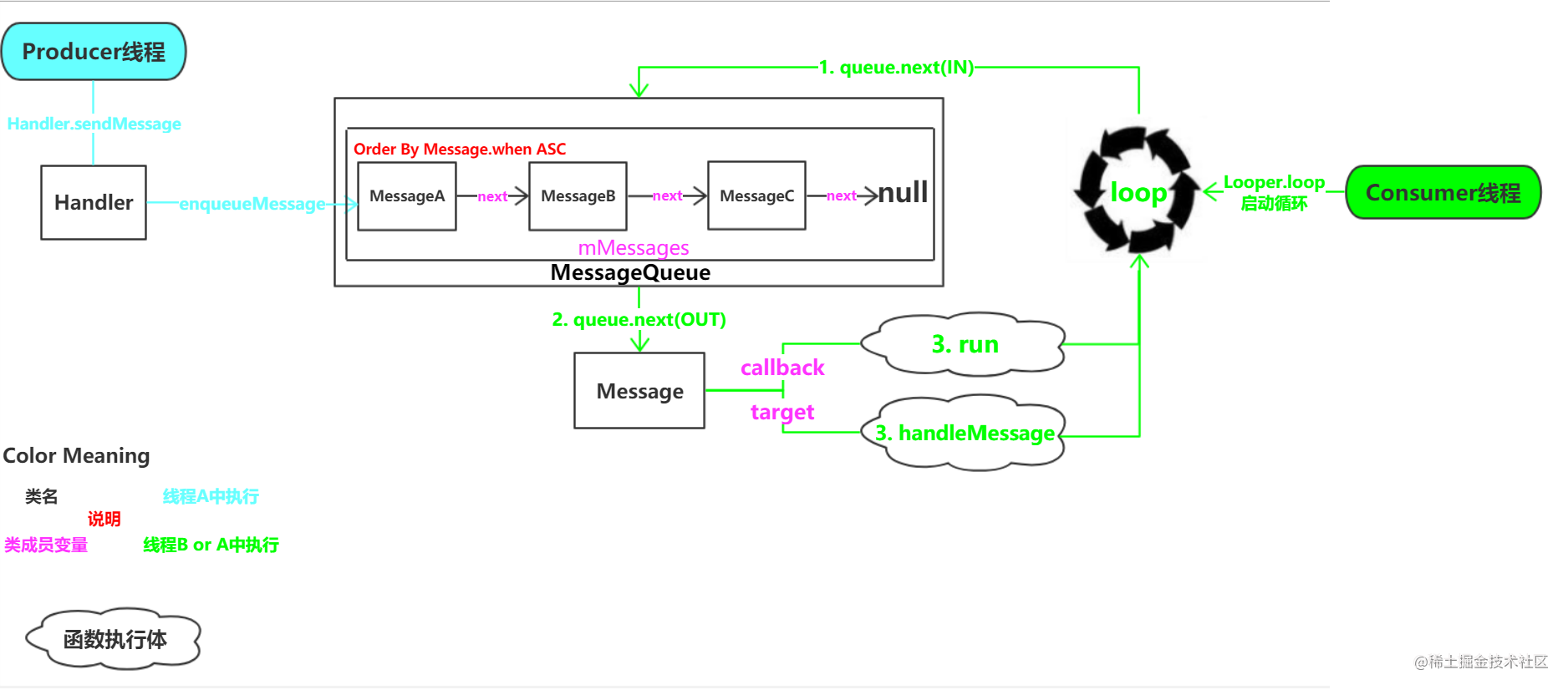

Handler是线程间通讯的载体,它通过异步操作将Message事务入队到目标线程的消息队列中,最终目标线程通过出队列的方式处理传递过来的Message事务,从而实现线程间通讯
这里我们将生产Message事务的线程称为生产者线程,处理Message事务的线程称为消费者线程
源码流程分析

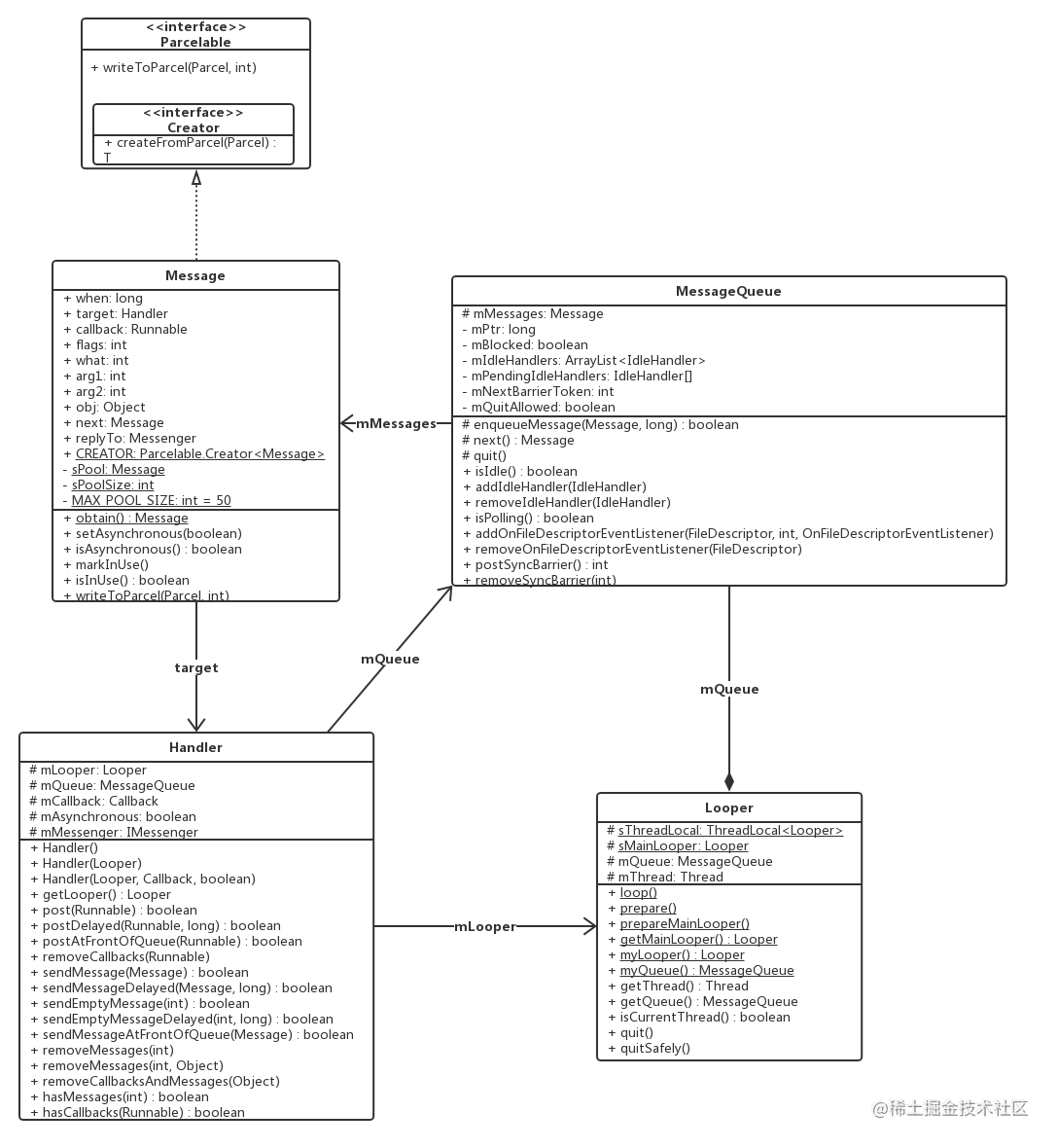

从类图关系中,我们可以看到
1.Looper构建了消息队列MessageQueue
2.Message的成员target关联Handler
3.Handler的成员mQueue关联MessageQueue,成员mLooper关联Looper
4.MessageQueue的成员mMessages关联Message
消费者线程
首先我们创建消费者线程并启动消息循环
这里我们借助HandlerThread类
HandlerThread consumerThread = new HandlerThread("Consumer");
consumerThread.start();
我们分析下HandlerThread的类实现
首先查看继承关系
public class HandlerThread extends Thread
由继承关系中,可以得知该类属于线程类
然后查看线程类的执行体run函数
public void run() {
......
Looper.prepare(); //初始化当前线程的Looper
Looper.loop(); //启动消息循环
......
}
到关键点了,接下来我们分别分析prepare和loop中干了什么
1. Looper.prepare
public static void prepare() {
prepare(true);
}
private static void prepare(boolean quitAllowed) {
if (sThreadLocal.get() != null) { /* 如果消费者线程已有Looper绑定了,则抛出异常 */
throw new RuntimeException("Only one Looper may be created per thread");
}
sThreadLocal.set(new Looper(quitAllowed)); /* 创建Looper,并绑定到消费者线程 */
}
sThreadLocal与C++的TLS功能一样,具有一键多值属性:既同一个对象保存不同线程的局部变量
Looper构造函数
private Looper(boolean quitAllowed) {
mQueue = new MessageQueue(quitAllowed); //创建消息队列
mThread = Thread.currentThread(); //记录消费者线程
}
由于此篇文章只说Java实现部分,而MessageQueue类涉及到native部分,此部分会在Native篇中详细讲解,因此这里不具体进行分析,这里读者只需知道创建了消息队列MessageQueue即可
总结
1.消费者线程创建了Looper以及消息队列MessageQueue
2.Looper与消费者线程通过sThreadLocal进行唯一绑定
2. Looper.loop
public static void loop() {
......
for (;;) {
Message msg = queue.next(); //消息队列出队得到Message事务,见2.1
if (msg == null) {
return;
}
msg.target.dispatchMessage(msg);//执行具体事务,见2.2
......
}
2.1 MessageQueue.next
Message next() {
......
int pendingIdleHandlerCount = -1;
int nextPollTimeoutMillis = 0;
for (;;) {
/* native方法,处理Looper(Native)事务
* 如无事务处理则会让消费者线程进入超时休眠状态,nextPollTimeoutMillis为超时时间
*/
nativePollOnce(ptr, nextPollTimeoutMillis);
synchronized (this) {
final long now = SystemClock.uptimeMillis();
Message prevMsg = null;
Message msg = mMessages;
if (msg != null && msg.target == null) {
/* 如果设置了同步屏障,则只允许异步消息出队 */
do {
prevMsg = msg;
msg = msg.next;
} while (msg != null && !msg.isAsynchronous());
}
if (msg != null) {
/* 检验事务 */
if (now < msg.when) {
/* 未达到目标时间,则设置nextPollTimeoutMillis超时时间= (目标时间 - now) */
nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
} else {
/* 达到出队条件 */
mBlocked = false; /* 设置队列阻塞状态为false */
/* 此处将就绪的Message事务从消息队列中出队并返回,见出队流程图 */
if (prevMsg != null) {
prevMsg.next = msg.next;
} else {
mMessages = msg.next;
}
msg.next = null;
if (DEBUG) Log.v(TAG, "Returning message: " + msg);
msg.markInUse();
return msg;
}
} else {
/* 如果队列为空,则设置nextPollTimeoutMillis超时时间 = -1,既无限时间休眠等待事件唤醒 */
nextPollTimeoutMillis = -1;
}
if (pendingIdleHandlerCount < 0
&& (mMessages == null || now < mMessages.when)) {
/* 第一次空闲,并且无就绪Message事务时,查询空闲Handler事务数量 */
pendingIdleHandlerCount = mIdleHandlers.size();
}
if (pendingIdleHandlerCount <= 0) {
/* 如果既没出队的Message事务又没空闲Handler事务,则设置队列阻塞状态为true,并跳转下一轮For循环 */
mBlocked = true;
continue;
}
if (mPendingIdleHandlers == null) {
mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
}
mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
}
for (int i = 0; i < pendingIdleHandlerCount; i++) {
/* 遍历空闲Handler事务 */
final IdleHandler idler = mPendingIdleHandlers[i];
mPendingIdleHandlers[i] = null;
boolean keep = false;
try {
keep = idler.queueIdle(); /* 执行空闲Handler事务 */
} catch (Throwable t) {
Log.wtf(TAG, "IdleHandler threw exception", t);
}
if (!keep) { /* 如果返回值为false,则将该空闲Handler从mIdleHandlers中移除 */
synchronized (this) {
mIdleHandlers.remove(idler);
}
}
}
pendingIdleHandlerCount = 0; /* 设置pendingIdleHandlerCount = 0,代表非第一次空闲 */
/* 设置nextPollTimeoutMillis = 0,跳转下一轮For循环,在nativePollOnce中会立即返回
* 以防止在执行空闲Handler事务的时候,有Message事务进来
*/
nextPollTimeoutMillis = 0;
}
......
}

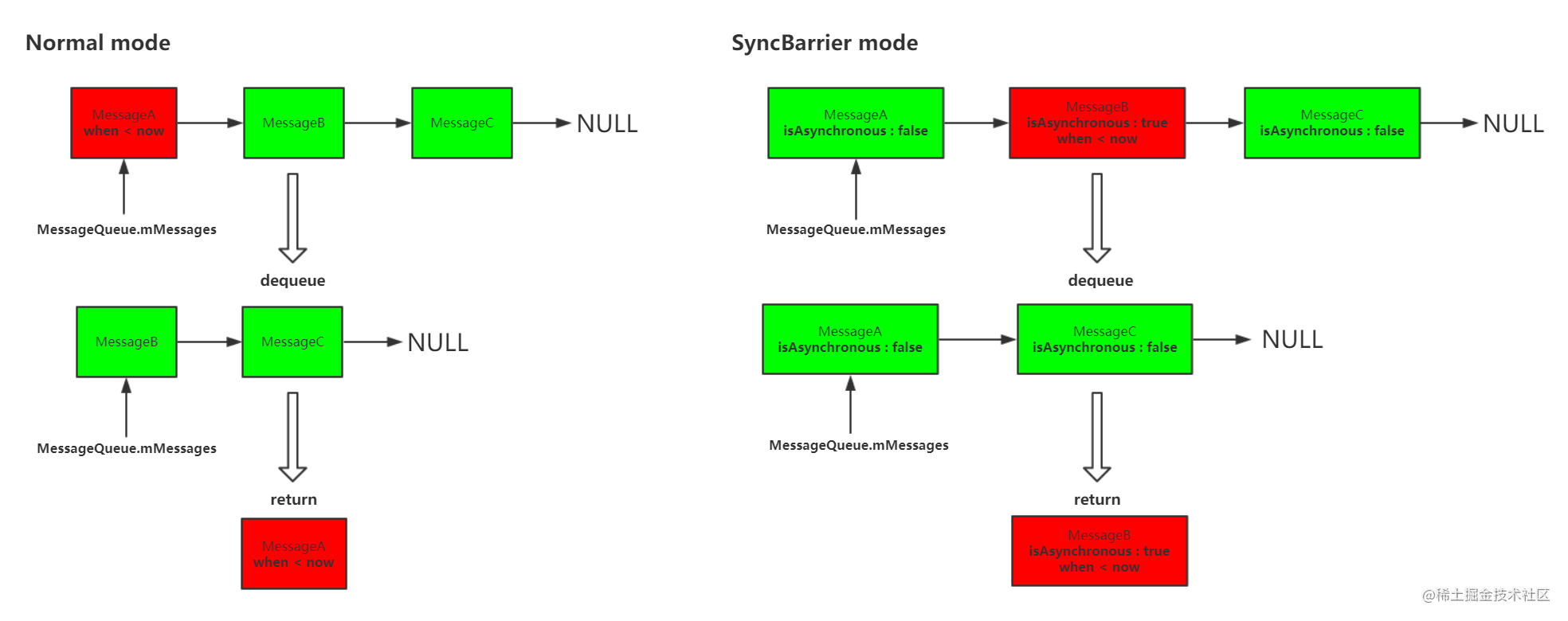

出队列流程图
2.2 Handler.dispatchMessage
public void dispatchMessage(Message msg) {
if (msg.callback != null) {
/*如果message设置了callback,则直接执行callback的run方法并返回 注1 */
handleCallback(msg);
} else {
if (mCallback != null) {
/* 如果Handler设置了callback,则直接执行callback的handleMessage方法并返回 注2 */
if (mCallback.handleMessage(msg)) {
return;
}
}
handleMessage(msg); /* 如果以上条件都不满足,则调用自身handleMessage方法 */
}
}
private static void handleCallback(Message message) {
message.callback.run();
}
注1: 此处callback一般在Handler.post(Runnable) 中设置
注2: 此处callback在Handler构造函数中设置
public Handler(Looper looper, Callback callback)
总结
1.调用Looper.loop使消费者线程不断循环从消息队列MessageQueue中拿到Message事务并进行处理
2.如果消息队列MessageQueue为空,则遍历执行空闲Handler事务
3.如果消息队列MessageQueue以及空闲Handler都为空,则消费者线程进行休眠等待
生产者线程将Message事务入队列并唤醒消费者线程
4.Message事务处理优先级: Message.callback > Handler.mCallback > Self(handleMessage)
生产者线程
首先我们创建生产者线程并通过Handler的sendEmptyMessage接口将事务Message入队到消费者线程的消息队列MessageQueue中
new Thread("Producer") {
@Override
public void run() {
/* 创建Handler并关联消费者线程的消息队列MessageQueue */
Handler producerHandler = new Handler(consumerThread.getLooper()) {
@Override
public void handleMessage(Message msg) {
}
};
/* 将Message事务入队到关联的消息队列,最终调用MessageQueue.enqueueMessage */
producerHandler.sendEmptyMessage(0);
}
};
Handler构造函数
public Handler(Looper looper) {
this(looper, null, false);
}
public Handler(Looper looper, Callback callback, boolean async) {
......
mLooper = looper; //成员mLooper关联消费者线程的looper
mQueue = looper.mQueue; //成员mQueue关联消费者线程的消息队列MessageQueue
......
}
MessageQueue.enqueueMessage
boolean enqueueMessage(Message msg, long when) {
......
if (p == null || when == 0 || when < p.when) {
/* 检查入队消息是否为新的头节点mMessages
* 1. MessageQueue消息队列头节点mMessages为空
* 2. 入队消息触发时间为0 (通过Handler.sendMessageAtFrontOfQueue设置)
* 3. 入队消息的触发时间早于MessageQueue消息队列头节点mMessages的触发时间
* 当满足以上任一条件时,则认为入队消息为新的头节点mMessages
*/
msg.next = p; /* 入队消息next指向原头节点 */
mMessages = msg; /* 入队消息成为新的头节点 */
needWake = mBlocked; /* 如果队列为阻塞状态,则需要唤醒消费者线程 */
} else {
/* 入队消息非头节点
* 通常入队消息非头节点时不需要唤醒消费者线程,除非同时满足以下两个条件
* 1. 消息队列处于同步屏障模式和阻塞状态
* 2. 入队的是异步消息并且触发时间早于队列中其他异步消息
*/
needWake = mBlocked && p.target == null && msg.isAsynchronous();
Message prev;
/* 根据入队消息的触发时间决定插入队列的位置,见入队列流程图 */
for (;;) {
prev = p;
p = p.next;
if (p == null || when < p.when) {
break;
}
if (needWake && p.isAsynchronous()) {
needWake = false;
}
}
msg.next = p;
prev.next = msg;
}
if (needWake) {
nativeWake(mPtr); /* native方法,唤醒消费者线程 */
}
return true;
......
}

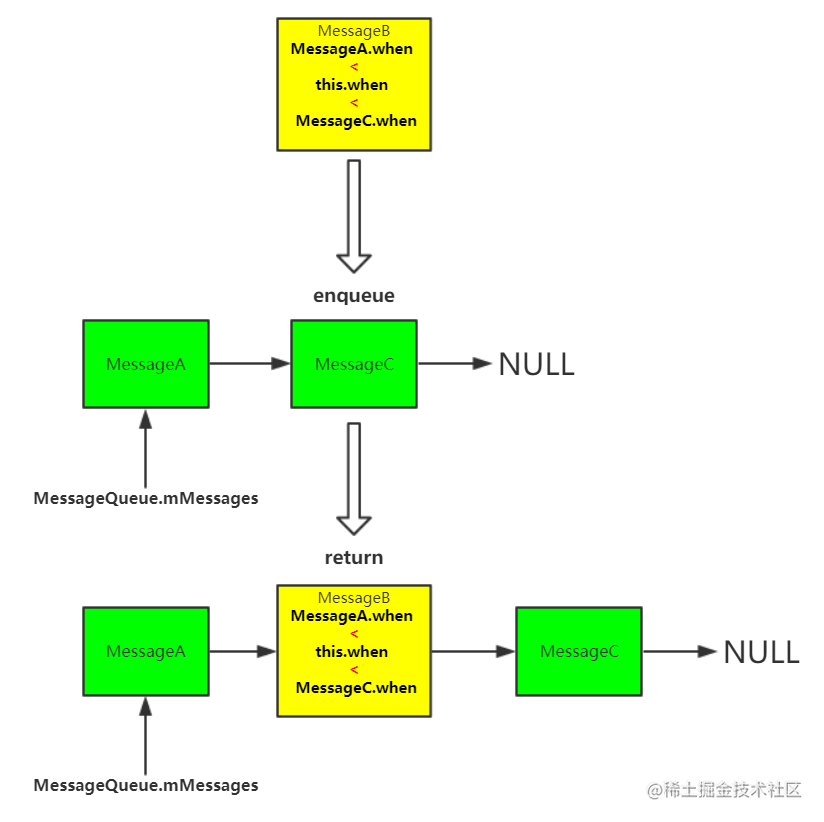

入队列流程图
总结
1.生产者线程创建Handler,该Handler关联消费者线程的消息队列MessageQueue
2.生产者线程通过该Handler发送Message,将Message事务入队到关联的消息队列MessageQueue中,
等待消费者线程进行处理
全文总结
1.消费者线程启动消息循环,不断处理消息队列中的事务
2.生产者线程通过调用Handler的sendMessage接口,将Message事务入队到消息队列MessageQueue中
3.消费者线程从消息队列MessageQueue中取出Message事务,进行处理
